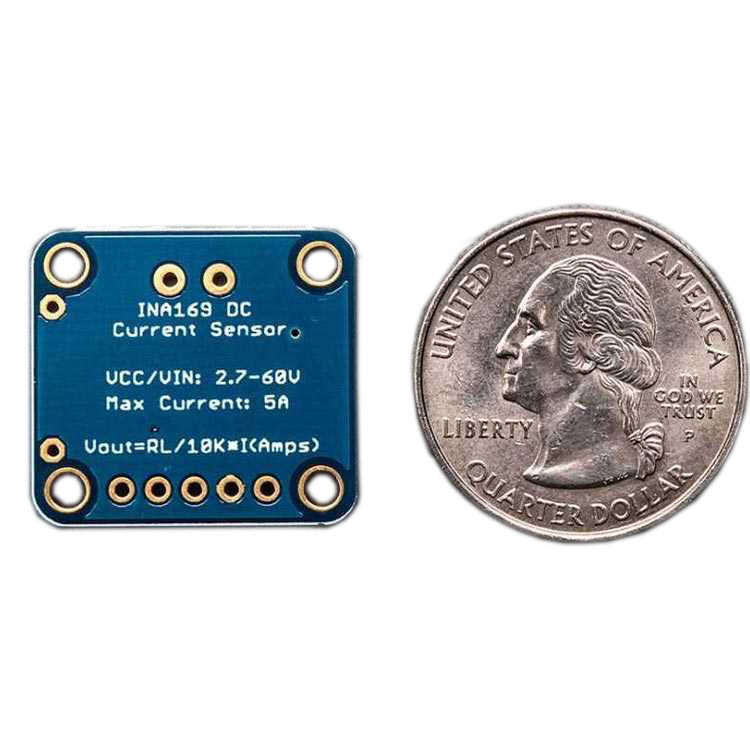

INA169 Analog DC Akım Sensörü Modülü - 60V 5A Max

Analog DC Akım Sensörü Modülü - INA169 - 60V 5A Max

Akım izleme uygulamalarında, multimetre ile uğraşmak yerine bu devreyi kullanarak hem çekilen DC akımı izleyebilir hem de  şase topraklı kullanışlı bir çıkışa sahip olabilirsiniz. Analog çıkış sayesinde geri besleme kontrolü için ideal bir araç  elde etmiş oluyorsunuz.

Bizim ürettiğimiz ampermetre paneli de dahil çoğu akım ölçüm cihazı low side ölçüm yapar. Bu da pil kullanılmayan  uygulamalarda ölçüm yapılan devrenin şasesi ile cihazın şasesi arasında bir ölçüm direnci kullanma zorunluluğunu  getirmektedir. Böyle bir durumda sorunlarla karşılaşılabilir çünkü elektronik devreler genelde toprak referansının çekilen  akımla birlikte değişmesinden etkilenirler. Devremizde kullanılan INA169 ise bu duruma akıllı bir çözüm sunar ve +60V'a  kadar high side akım ölçümü yapabilir.

Hassas bir yükseltici %1 toleranslı 0.1ohm değerinde bir direncin bacakları arasındaki voltajı ölçer. Direnç sürekli 2W  kaldırabilecek özellikledir, böylelikle +5 ampere kadar aralıksız ölçüm yapabilirsiniz. Devrenin çıkışındaki 10k'lık bir direnç çıkış akımını voltaja çevirir. Çıkış gerilimi 1A için 1V'dur. Örneğin, 2A çekildiğinde, çıkış voltajı 2V olacaktır.

Farklı voltaj aralıkları elde etmek için çıkış direncini değiştirmek isterseniz, bakır yolları kesip istediğiniz değerde  bir direnç de takabilirsiniz. Örneğin, 20k bir direnç takarsanız, amper başına 2V elde edersiniz. 5k bir direnç ise amper başına 0.5V verecektir.

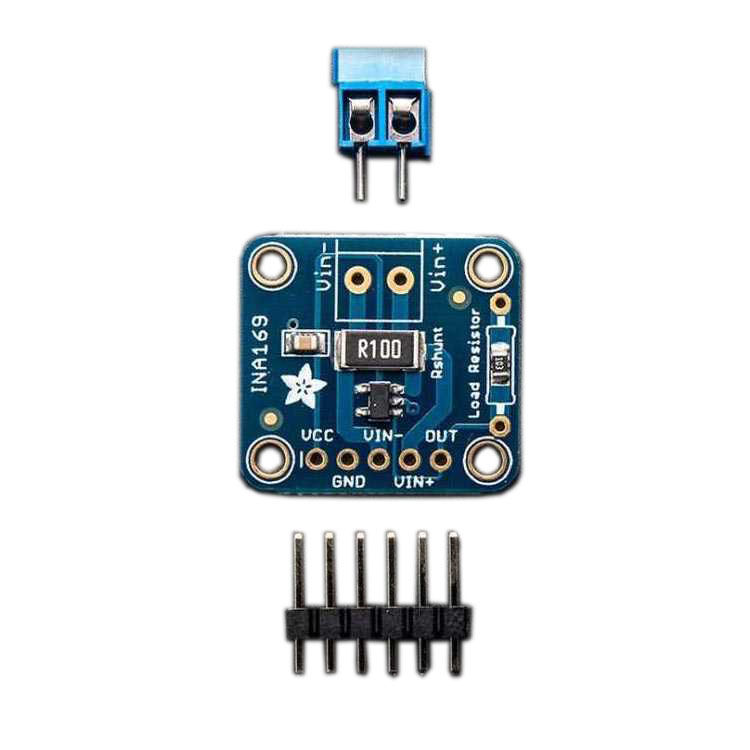

Plaketin yanında 5 pin bir header verilmektedir (sensör bağlantıları için) ayrıca devre üzerindeki 3.5mm klemensi kullanarak yükü irtibatlayıp, ayırabilirsiniz.

INA169 Analog DC Akım Sensörü Modülü - 60V 5A Max Özellikleri

• 1 ohm 1% 2W akım algılama direnci
• +60V hedef voltajına kadar
